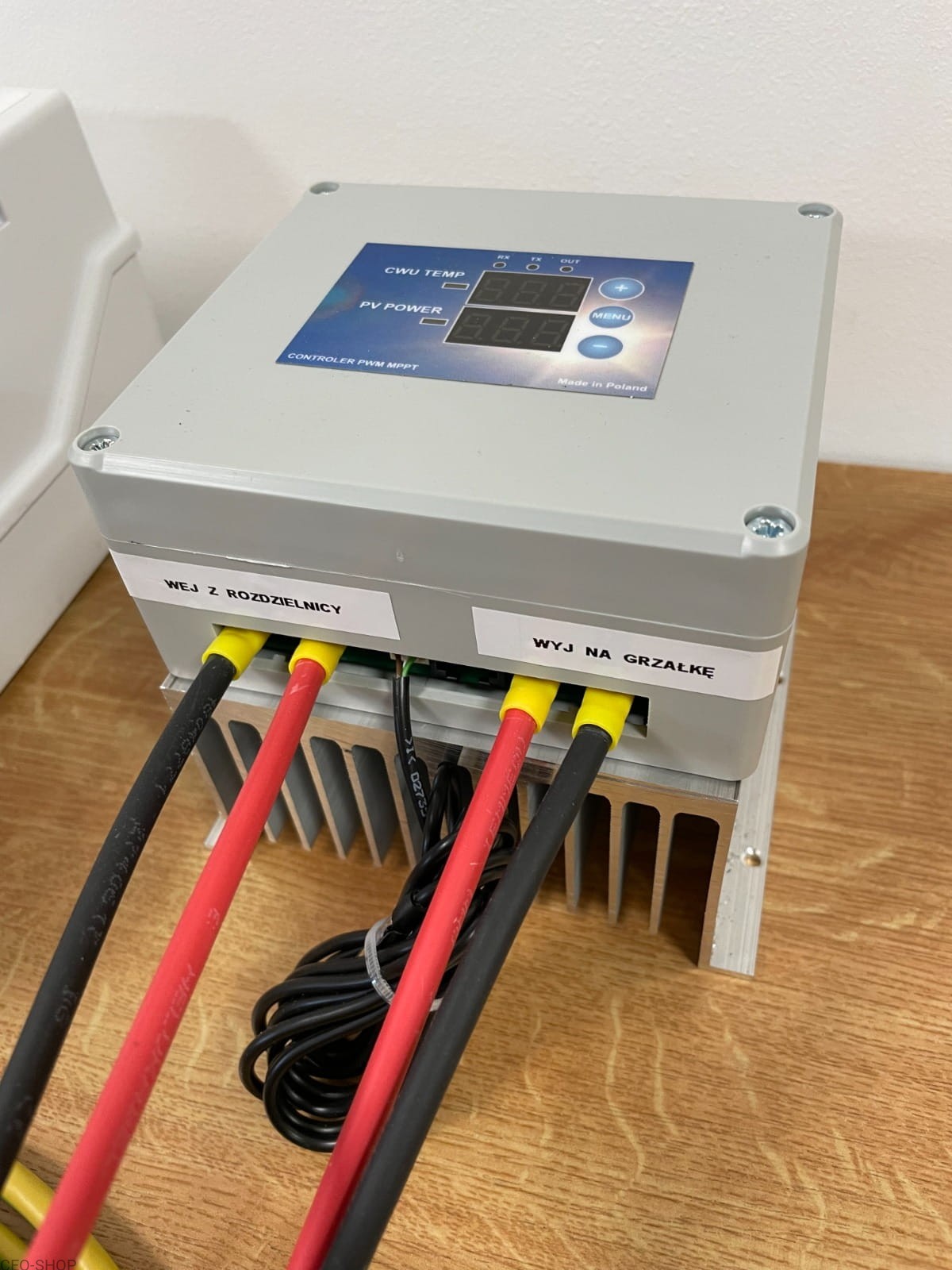

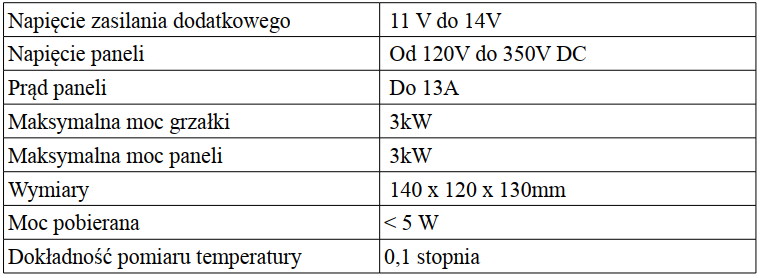

Regulator solarny MPPT

Regulator grzałek jest stosowany do regulacji obciążenia paneli poprzez zmianę współczynnika wypełniania PWM, a w połączeniu z buforem ładunku jako aktywne obciążenie. Umożliwia to pracę paneli w punkcie MPPT, czyli największego współczynnika mocy. Warunkiem prawidłowej pracy oraz największych uzysków energii jest zapewnienie odpowiedniego obciążenia dla regulatora. Regulator powinien być obciążony grzałką o mocny nominalnej dostosowanej do mocy paneli oraz napięciem odpowiednim do napięcia MPPT paneli. Regulator jest elementem zmniejszającym obciążenie paneli w przypadku nie dostatecznego nasłonecznienia, a co za tym idzie umożliwia utrzymanie paneli w optymalnym punkcie pracy.

Regulator pełni również funkcję termostatu uniemożliwiając przegrzanie bojlera. W przypadku nie wystarczającego chłodzenia (np. w przypadku zabrudzenia radiatora) zastosowano dodatkowe zabezpieczenie w postaci awaryjnego wyłączenia przy temperaturze 60 stopni, co ma uchronić elementy wykonawcze od uszkodzenia przez wysoką temperaturę. Urządzenie monitoruje także napięcie zasilania, i gdy jest

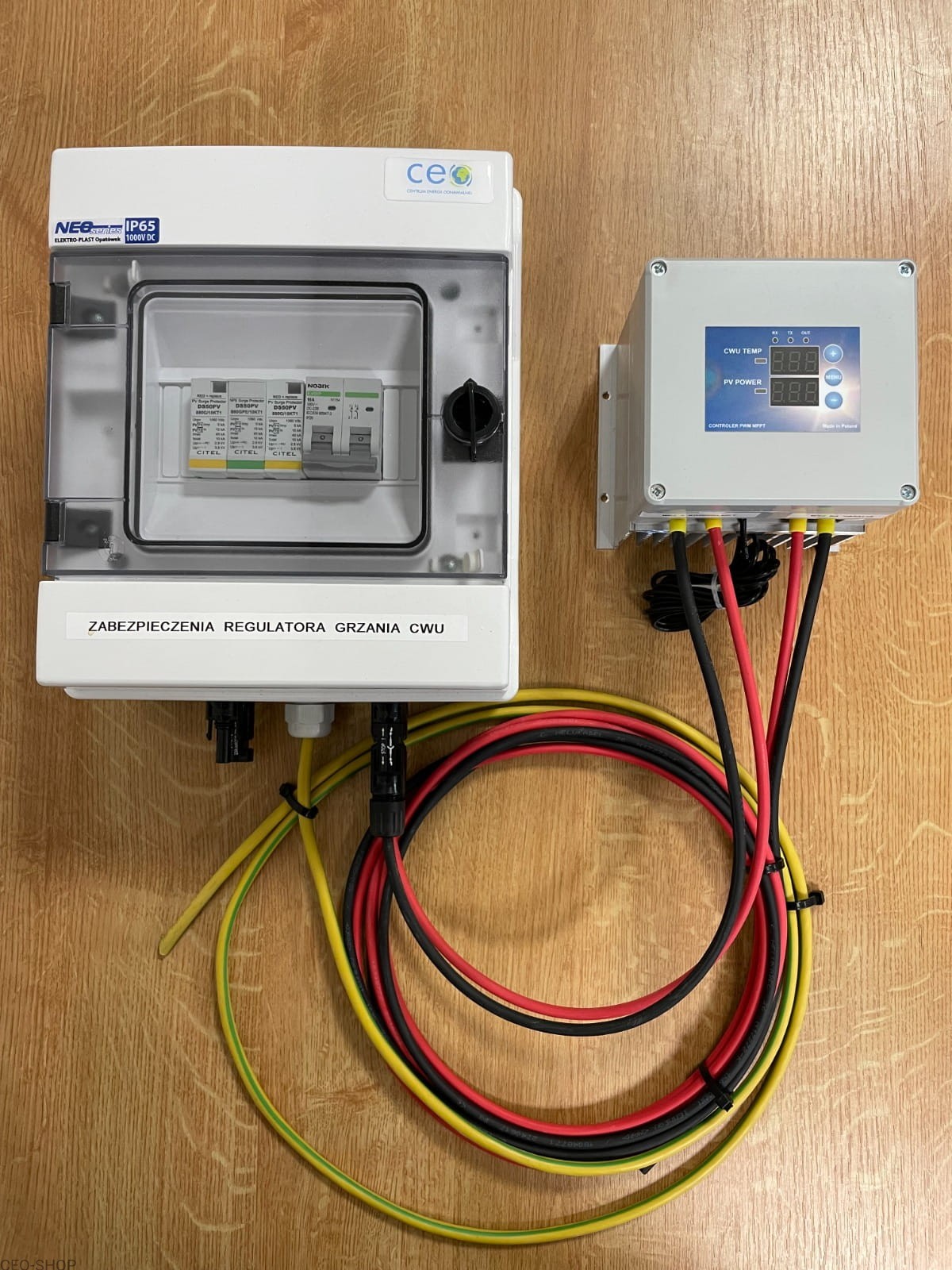

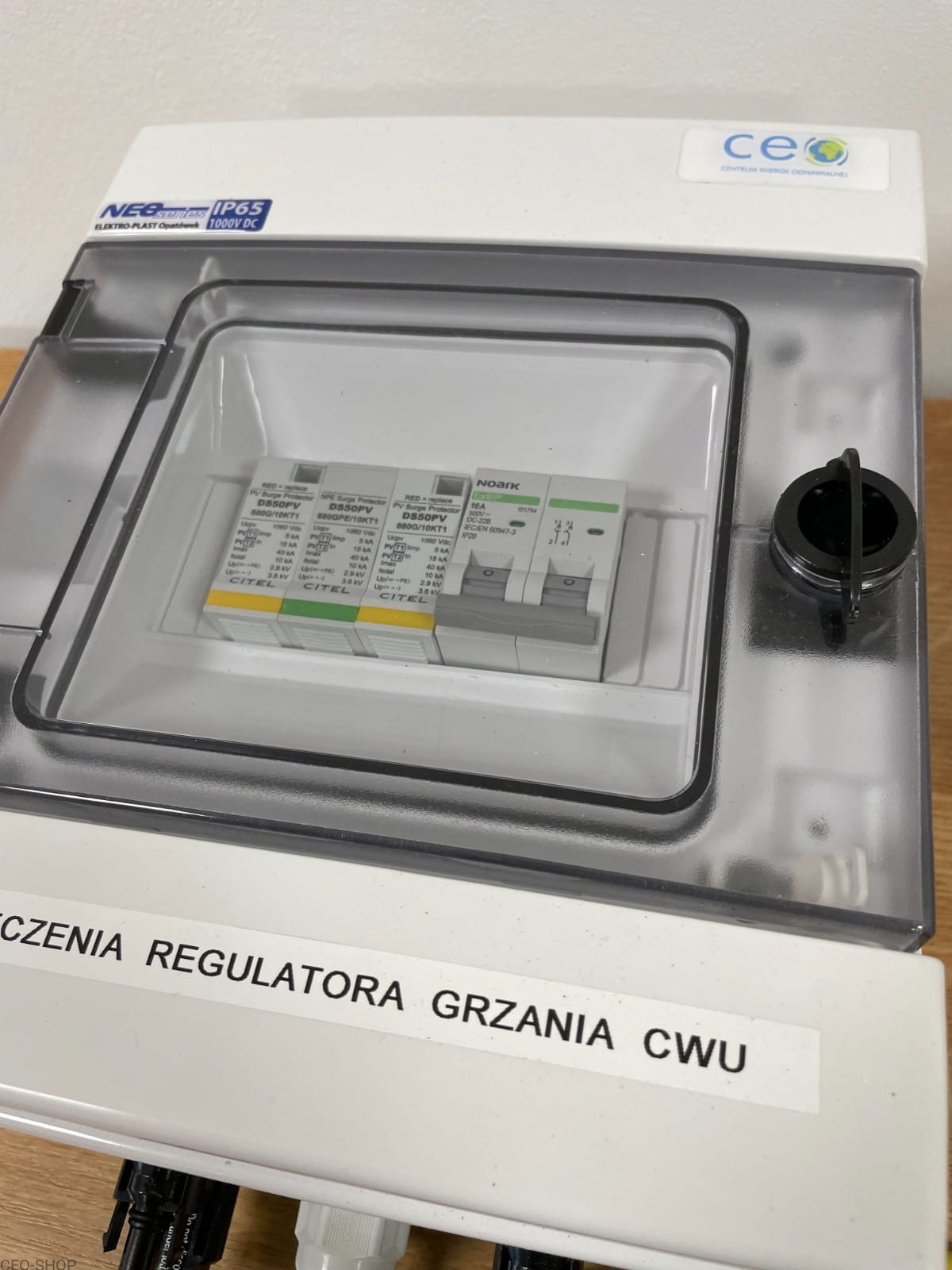

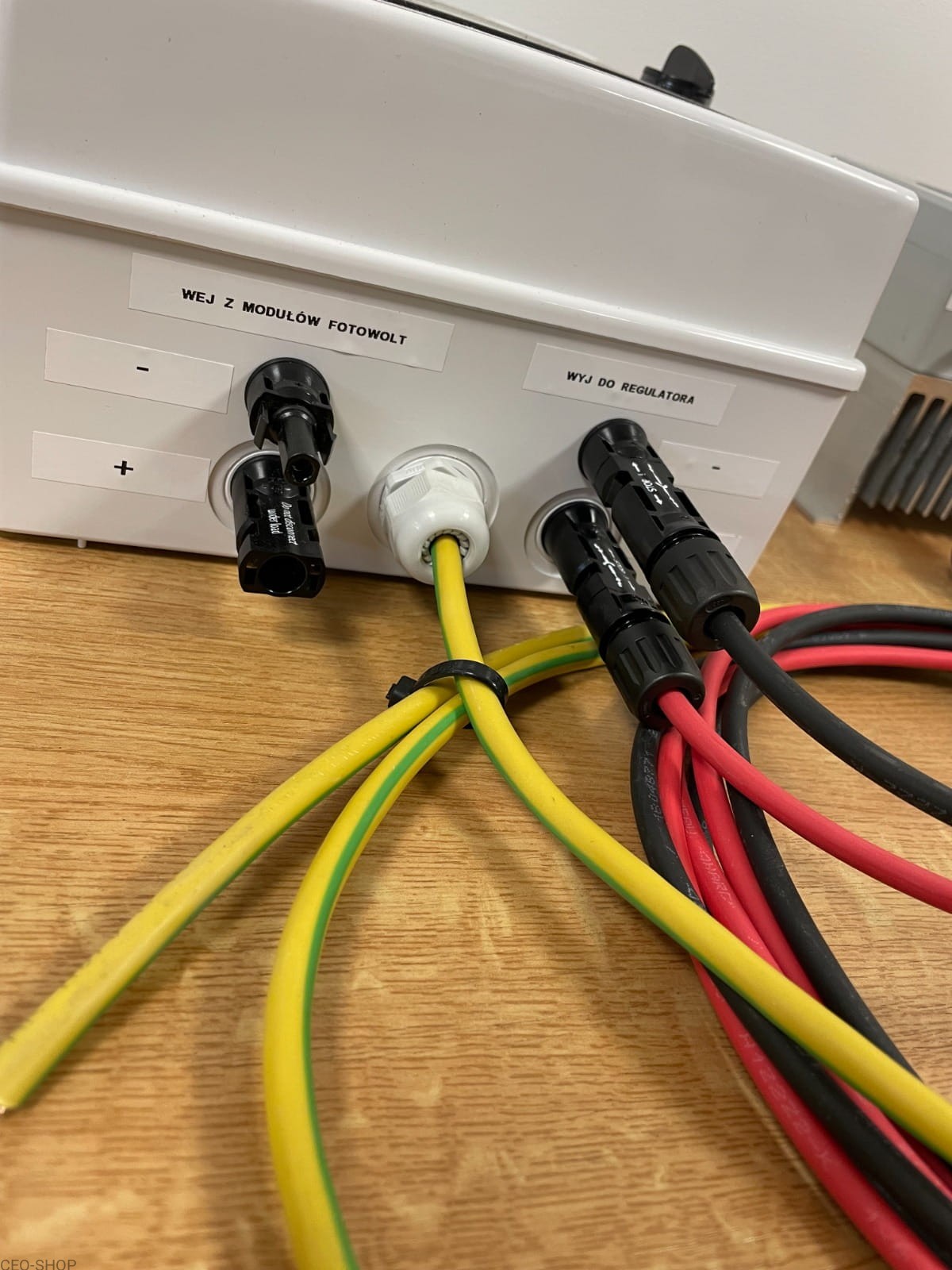

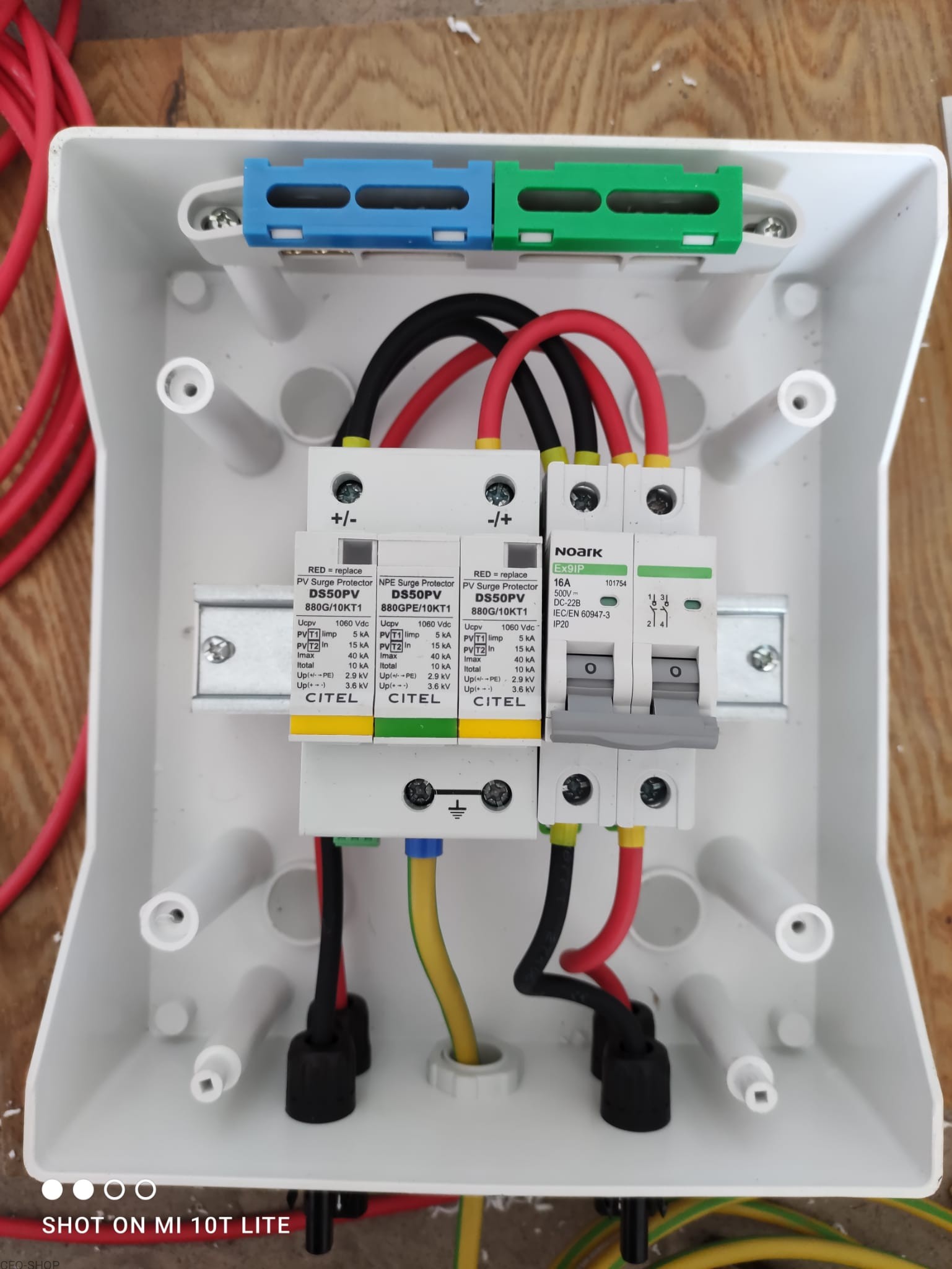

za niskie (niewystarczające do wprowadzenia tranzystorów w tryb nasycenia) aktywuję procedurę wyłączenia tranzystorów. Zapobiega to pracy w trybie aktywnego przewodzenia, a tym samym narażenia na wydzielenie zbytniej ilości ciepła, która mogłaby doprowadzić do uszkodzenia elementów wykonawczych. Urządzenie zostało wyposażone w dodatkowe wyjście przekaźnikowe (bez potencjałowe), umożliwiające powiadomienie urządzeń zewnętrznych o tym, że grzanie wody zostało zakończone (osiągnięcie temperatury zadanej) lub wejście w tryb awaryjny (awaria elementu wykonawczego) ER.1. Jako dodatkowe elementy bezpieczeństwa stosuję się przekaźnik SSR DC, który daje możliwość awaryjnego wyłączenie grzania wody w przypadku przebicia elementu wykonawczego.

Rozwiązanie takie daje gwarancję bezpieczeństwa elektrowni słoneczne
